Dụng cụ đo độ dày vải địa

Dụng cụ đo đọ dày vài địa

Model: DV10

Xuất xứ: Việt Nam

Phù hợp tiêu chuẩn: TCVN 8220:2009

1. Thông số kỹ thuật:

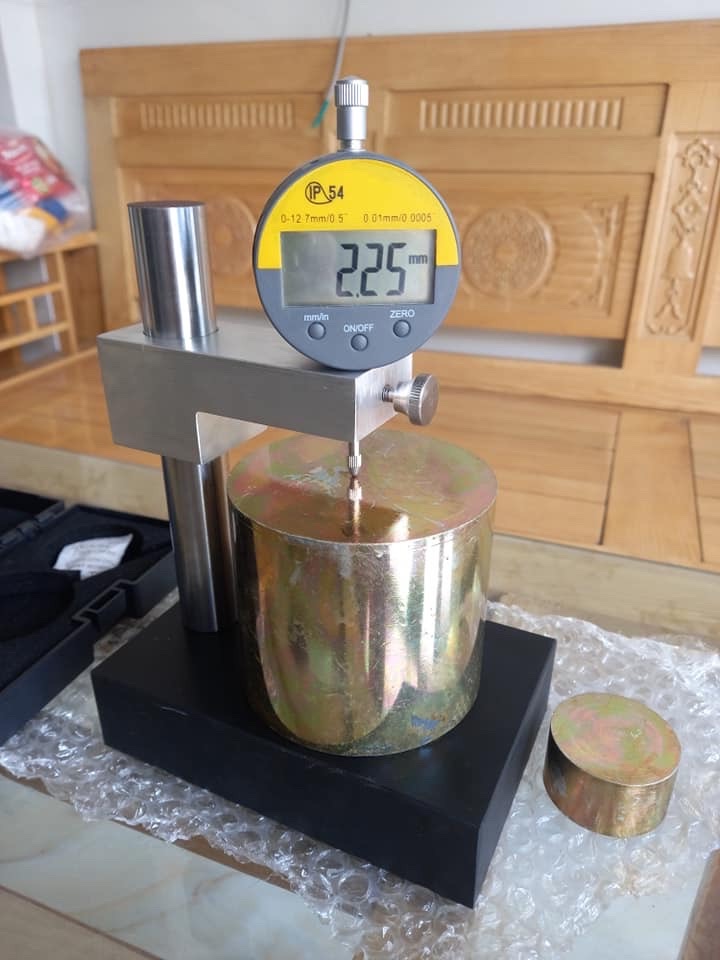

– Thiết bị đo độ dày gồm một đế phẳng bằng kim loại không rỉ và một đĩa ép phẳng, hình tròn trên gắn đồng hồ đo

– Đĩa ép có khả năng chuyển động theo phương vuông góc với mặt phẳng đế với biên độ từ 0,00 mm đến 10,00 mm và bề mặt đĩa ép luôn song song với mặt phẳng đế với độ chính xác nhỏ hơn 0,01 mm.

– Đĩa ép có đường kính 56,4 mm, diện tích 2500 mm2.

– Đồng hồ đo hiển thị số: 0-12,7mm/0.01mm

 2. Cách tiến hành đo chiều dày vải địa:

– Căn chỉnh thiết bị thử:

Chỉnh thăng bằng thiết bị đo bằng giọt nước và các núm xoay dưới đế thiết bị.

Cài tải trọng vào trục đĩa ép:

Khi đo độ dày danh định của vải địa kỹ thuật, đĩa ép được gia tải sao cho áp lực ép lên bề mặt vật liệu là 2 kPa ± 0,01 kPa.

Khi đo độ dày danh định của màng địa kỹ thuật, đĩa ép được gia tải sao cho áp lực ép lên bề mặt vật liệu là 20 kPa ± 0,1 kPa.

– Trình tự tiến hành:

Bước 1: Quay núm xoay hạ đĩa ép tiếp xúc với mặt phẳng đế thiết bị (không có mẫu thử), chỉnh đồng hồ đo về “0”.

Bước 2: Quay núm xoay nâng đĩa ép lên và đặt mẫu thử lên mặt phẳng đế thiết bị sao cho tâm mẫu thử trùng với tâm của đĩa ép.

Bước 3: Quay núm xoay từ từ hạ đĩa ép xuống, khi đĩa ép tiếp xúc với bề mặt mẫu thử buông núm xoay ra và đồng thời bấm đồng hồ.

Bước 4: Chờ 30 s, ghi các số liệu trên đồng hồ đo.

Bước 5: Quay núm xoay nâng đĩa ép lên và lấy mẫu đã thử ra. Kết thúc một lần thử, quay lại bước 2 cho lần thử tiếp theo và cứ như vậy cho tới khi thử hết số lượng mẫu.

– Tính toán kết quả:

Tính giá trị độ dày đối với từng mẫu

Đối với đồng hồ điện tử các số liệu được tự động xử lý và cho giá trị thực của độ dày mẫu thử ngay sau khi kết thúc phép đo.

Đối với đồng hồ bách phân, kết quả của phép đo phải qua bước tính toán sau:

Độ dày của mẫu thử tính theo công thức:

                                                              D = T x n

Trong đó:

T là tổng số vạch đo được trên đồng hồ bách phân;

n là khoảng cách tương ứng với một vạch, tính bằng mm.

Ví dụ Giả sử tổng số vạch nhận được trong phép đo là 520 vạch. Đối với đồng hồ BAKER của ấn độ sản xuất thì 1 vạch tương ứng với 0,002 mm (giá trị này thường ghi ngay trên mặt của đồng hồ đo) thì độ dày của mẫu thử trong phép đo này là:

D = 520 x 0,002 = 1,04 mm.
