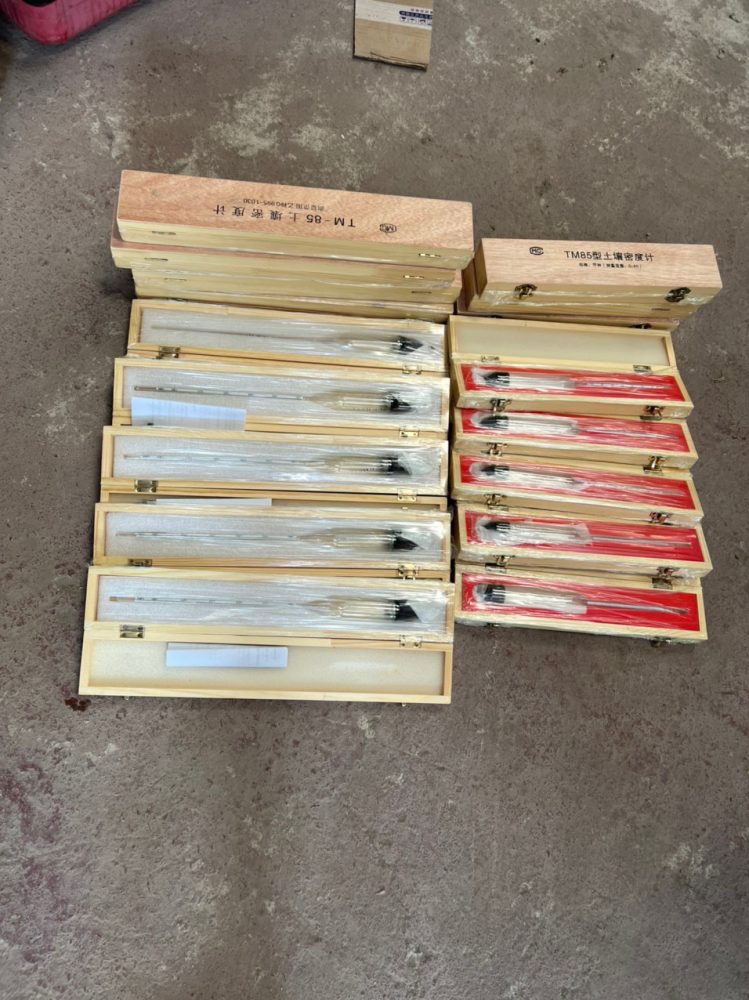

Tỷ trọng kế đất loại A và B

1. Giới thiệu tổng quan về tỷ trọng kế đất

Tỷ trọng kế đất là thiết bị thí nghiệm cơ bản dùng trong phân tích thành phần hạt đất bằng phương pháp tỷ trọng kế (hydrometer method). Thiết bị cho phép đo mật độ của huyền phù đất – nước tại các thời điểm lắng khác nhau, từ đó xác định tỷ lệ các hạt mịn (bụi, sét) trong mẫu đất.

Sản phẩm có xuất xứ Trung Quốc, được sử dụng rộng rãi trong phòng thí nghiệm địa kỹ thuật, cơ học đất, trung tâm kiểm định chất lượng, viện nghiên cứu và các trường đại học kỹ thuật.

👉 Đây là thiết bị không thể thiếu khi xác định thành phần hạt đất mịn theo tiêu chuẩn Việt Nam.

2. Tiêu chuẩn áp dụng

• TCVN 4198:2014 – Đất xây dựng – Các phương pháp xác định thành phần hạt trong phòng thí nghiệm

Việc sử dụng tỷ trọng kế đúng tiêu chuẩn giúp kết quả phân tích chính xác, có giá trị trong thiết kế nền móng và nghiệm thu công trình.

3. Mục đích sử dụng tỷ trọng kế đất

Tỷ trọng kế đất được dùng để:

• Đo mật độ của huyền phù đất tại các thời điểm lắng chìm khác nhau

• Xác định phân bố hạt mịn (< 0,1 mm) trong mẫu đất

• Phân loại đất theo hệ thống phân loại đất kỹ thuật

• Phục vụ thiết kế móng, đắp nền, công trình giao thông – thủy lợi

Phương pháp tỷ trọng kế đặc biệt phù hợp cho đất hạt mịn mà phương pháp sàng không đánh giá chính xác.

4. Thông số kỹ thuật tỷ trọng kế đất

🔹 Tỷ trọng kế loại B

• Thang chia: 0,995 – 1,030

• Giá trị mỗi vạch chia: 0,001

• Dùng để đọc trực tiếp mật độ huyền phù

🔹 Tỷ trọng kế loại A

• Thang chia: 0 – 60

• Giá trị mỗi vạch chia: 1

• Dùng để quy đổi và tính toán hàm lượng hạt mịn theo thời gian lắng

👉 Hai loại tỷ trọng kế thường được sử dụng kết hợp trong thí nghiệm thành phần hạt đất.

5. Nguyên lý thí nghiệm bằng tỷ trọng kế

Thí nghiệm dựa trên định luật Stokes, theo đó:

• Các hạt đất có kích thước khác nhau sẽ lắng với tốc độ khác nhau trong nước

• Tại các thời điểm xác định, tỷ trọng kế đo mật độ huyền phù

• Từ số đọc tỷ trọng và thời gian lắng → tính được hàm lượng và kích thước hạt

Phương pháp này cho kết quả ổn định, chính xác và được tiêu chuẩn hóa.

6. Các bước tiến hành thí nghiệm (theo TCVN 4198:2014)

Bước 1: Ngâm mẫu đất

• Cho mẫu đất đã cân vào bình tam giác ≥ 500 cm³

• Thêm khoảng 200 cm³ nước cất

• Khuấy đều và ngâm từ 18 h đến 24 h

Bước 2: Đun phá keo

• Thêm 1 cm³ dung dịch NH₄OH 25%

• Đun sôi trên bếp cát ≥ 1 giờ

• Để nguội, khuấy kỹ, nghiền huyền phù để không còn hạt bám đáy

Bước 3: Rửa qua sàng 0,1 mm

• Đổ huyền phù qua sàng 0,1 mm

• Rửa bằng nước cất để các hạt < 0,1 mm lọt sàng vào ống lường

• Tổng thể tích huyền phù không vượt quá 1000 cm³

Bước 4: Xử lý nhóm hạt > 0,1 mm

• Sấy khô ở 105 ± 0,5 °C đến khối lượng không đổi

• Sàng qua rây 0,25 mm

• Cân khối lượng trên sàng và lọt sàng

Bước 5: Chuẩn bị huyền phù đo

• Đổ huyền phù vào ống lường, thêm nước cất đến 1000 cm³

• Khuấy 15–20 lần

• Nếu còn kết tủa, thêm dung dịch Na₂P₂O₇ 4% hoặc (NaPO₃)₆ 4% để phá keo

Bước 6: Đo bằng tỷ trọng kế – giai đoạn đầu

• Khuấy 1 phút (≈ 30 lần), ghi thời điểm ngừng khuấy

• Sau 15–20 s, thả tỷ trọng kế

• Đọc số đo R₀ tại các mốc:
  30 s – 1 min – 2 min – 5 min

• Đo nhiệt độ huyền phù (chính xác đến 0,5 °C)

Bước 7: Đo giai đoạn sau

• Lặp lại thao tác khuấy

• Đọc R₀ tại các mốc:
  15 min – 30 min – 1 h – 2 h – 3 h – 4 h

• Có thể kéo dài đến 24 h nếu cần

• Sau mỗi lần đo, rửa sạch tỷ trọng kế và đo nhiệt độ

Chú thích quan trọng:

• Khi đọc, thả tỷ trọng kế trước 5–10 s để ổn định

• Với tỷ trọng kế loại B: có thể bỏ số 1 và dịch dấu phẩy 3 chữ số

  • Ví dụ: 1,025 → đọc 25,0

• Với tỷ trọng kế loại A: đọc chính xác đến 0,1

7. Ưu điểm của tỷ trọng kế đất

✔ Đáp ứng đầy đủ TCVN 4198:2014

Kết quả thí nghiệm được chấp nhận trong kiểm định và thiết kế kỹ thuật.

✔ Độ chính xác cao cho đất hạt mịn

Đặc biệt hiệu quả với đất sét, đất bụi, đất pha.

✔ Dễ sử dụng – Chi phí thấp

Thiết bị đơn giản, dễ thao tác, phù hợp cả phòng thí nghiệm và đào tạo.

✔ Độ bền tốt – Tuổi thọ cao

Thân thủy tinh dày, thang chia rõ ràng, dễ quan sát.

8. Ứng dụng thực tế

Tỷ trọng kế đất được sử dụng phổ biến trong:

• Phòng thí nghiệm địa kỹ thuật – cơ học đất

• Trung tâm kiểm định chất lượng xây dựng

• Viện nghiên cứu và trường đại học

• Đơn vị khảo sát – thiết kế nền móng

Thiết bị giúp kỹ sư phân loại đất chính xác, phục vụ thiết kế an toàn và hiệu quả.

9. Kết luận – Thiết bị không thể thiếu trong thí nghiệm đất

Tỷ trọng kế đất là thiết bị cơ bản nhưng đóng vai trò quyết định trong phân tích thành phần hạt đất mịn theo TCVN 4198:2014. Việc sử dụng đúng tỷ trọng kế giúp đảm bảo độ tin cậy của kết quả thí nghiệm và chất lượng công trình.

👉 Liên hệ ngay để được tư vấn cấu hình phù hợp và báo giá chi tiết.
